█ 产品简介

五代阀控器安装在用户测供暖管道的回水管路上，通过调节用户的供水量实现用户室内温度均衡，可控对象包括:室内温度、回水温度、供回水温差和开度。阀控器通过有线或无线的通讯方式和室内温控器及上位系统进行数据交互。适用于温度面积法、热量表法和时间通断面积法等二网平衡系统。

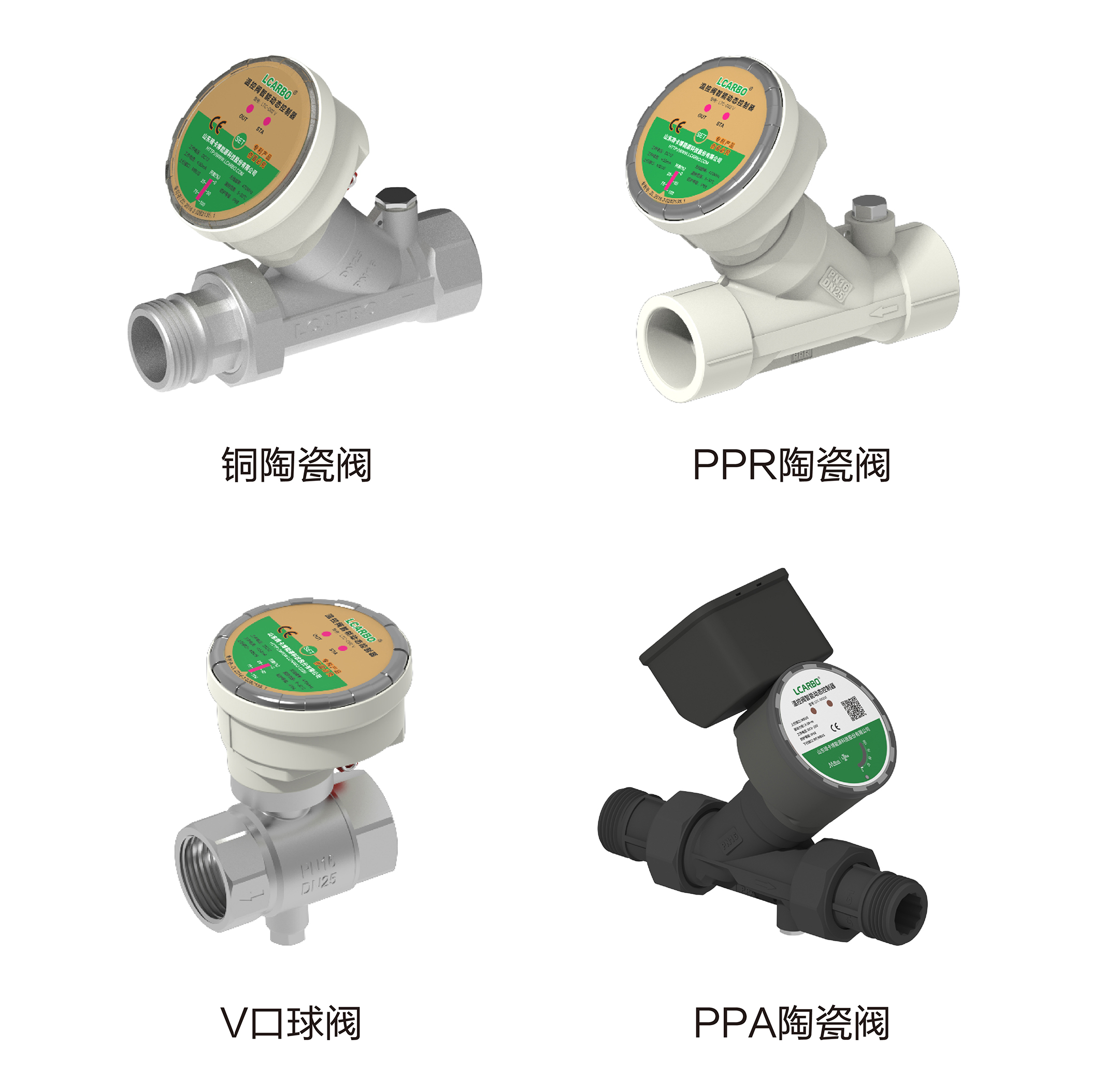

█ 产品示图

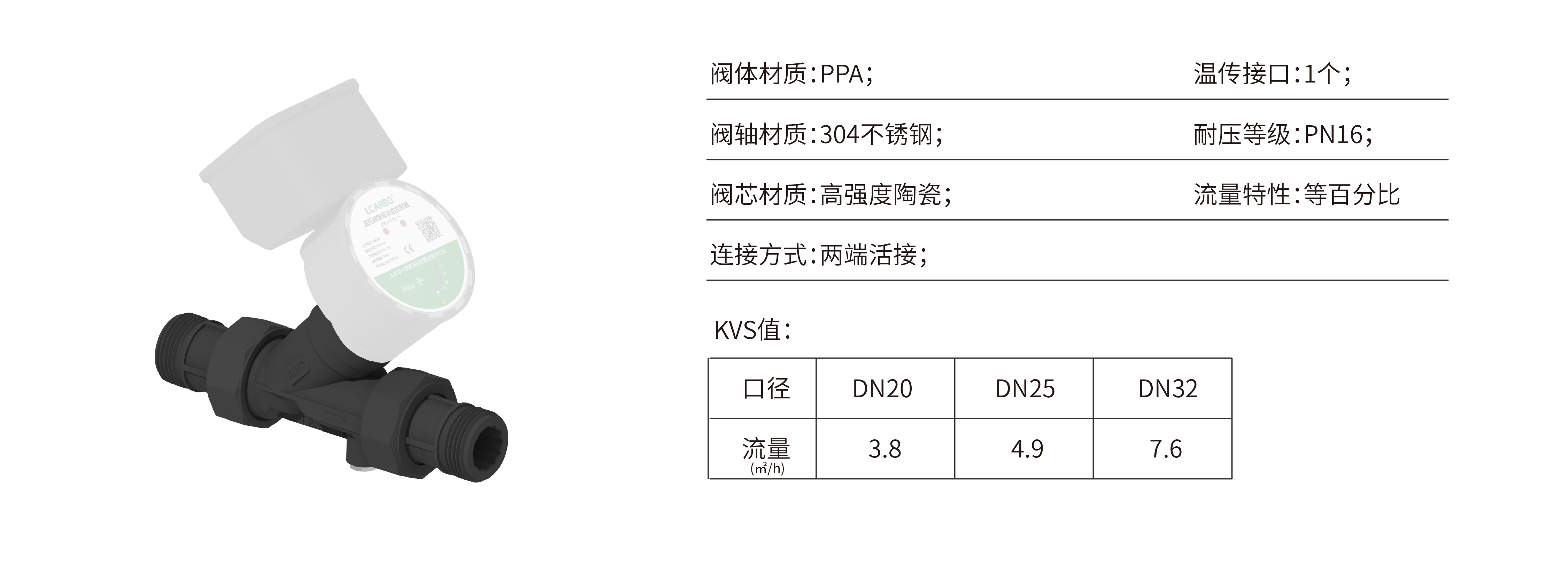

█ 技术参数

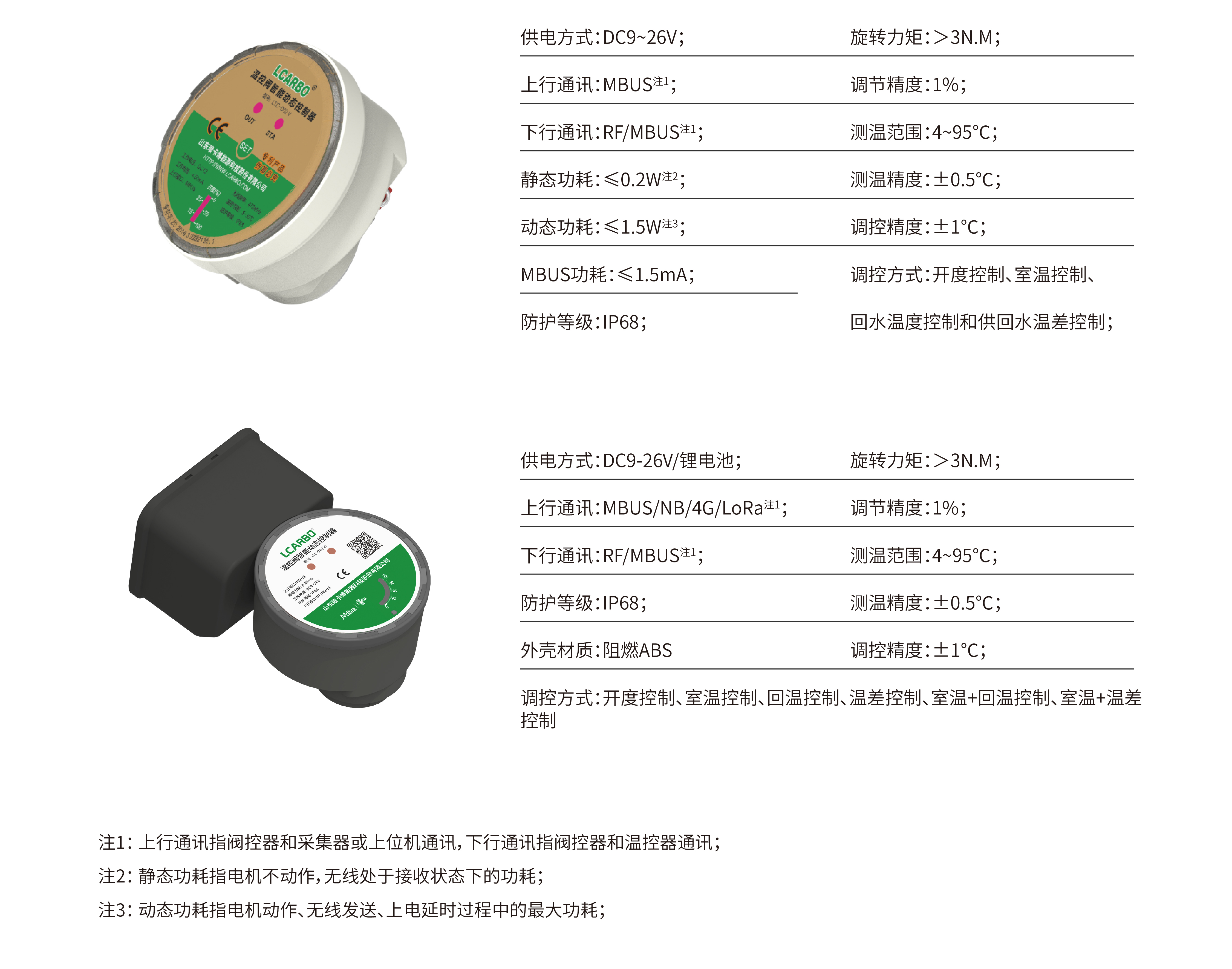

1.控制器参数

2.铜陶瓷阀参数

3.PPR陶瓷阀参数

4.V口球阀参数

█ 外形尺寸

█ 指示灯说明

阀控器上有两个指示灯，分别为黄色的运行灯(STA)和红色的输出灯(OUT)。

█ 电气连接

有线阀控器有两根通讯线，其中两芯的红蓝线用于给室内温控器供电并通讯，无极连接，不分方向，四芯线中的红蓝线为供电线，黄绿线为MBUS通讯线,均为无极连接，不分方向。

无线阀控器有两根通讯线，其中带白色热缩管的为天线，为最大化增加通讯距离，请拉直天线并垂直于地面放置，同时远离金属部件，四芯线中的红蓝线为供电线，黄绿线为MBUS通讯线，均为无极连接，不分方向。

控制器和阀体为分体结构，通过锁闭装置连接，方便现场施工，安装步骤如下。
